For use in connecting control equipment to mechanical assembly lines, conveyor belts, transportation systems and manufacturing lines.The screen, comprising of thin,tinned copper wires, is designed to transmit control signals without any interference or noise.These cables have a thinner structure compared to other control cables, are flame retardant and may be used where toxic gas emissions must be avoided.

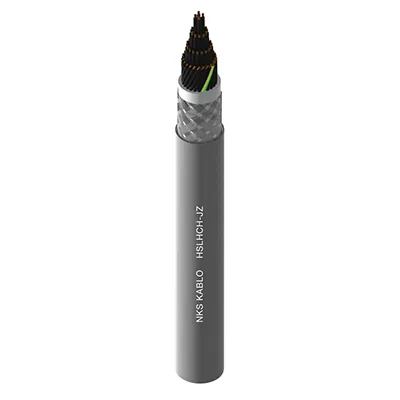

Cable structure
Conductor
Twisted copper wires; IEC 60228 Class 5, TS DIN 60228 Class 5
Insulation
HFFR, HI2, VDE 0207-23
Insulation Colors
According to TS/DIN EN 50334, white numerical code on black core along with yellow and green core.No yellow or green core for OZ
Stranding
Veins are twisted in layers at regular intervals.
Internal Sheath
HFFR, RAL 7001 Grey
Screen
Thin, tin plated copper wires
Sheath
HFFR, HM2, VDE 0207-24
Technicial Specifications
Conductor Resistance
0.50 mm² = 39 Ω/Km
0.75 mm² = 26 Ω/Km
1.00 mm² = 19.5 Ω/Km
1.50 mm² = 13.3 Ω/Km
2.50 mm² = 7.98 Ω/ Km
4.00 mm² = 4.95 Ω/Km
6.00 mm² = 3.30 Ω/Km
10.00 mm² = 1.91 Ω/Km
16.00 mm² = 1.21 Ω/Km
Insulation Resistance
min. 20 MΩ.Km
Operating temperature
Fixed Fixed Laying -30 ° C ~ + 70 ° C
Movable Flexible -5 ° C ~ + 50 ° C
min. Bending Radius
Fixed Fixed Laying 8 x D
Movable Flexible 15 x D
Operating voltage
300 / 500 V
Test Voltage
2000V
Flame Retardant Test
IEC 60332-1-2 & TS/DIN EN 50266-2-4
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2-3
يستخدم هذا النوع من الكابلات في توصيل معدات التحكم في الماكينة ، وخطوط التجميع والنقل ، وأنظمة النقل ، وخطوط الإنتاج.تم تصميم الشاشة المنسوجة من الأسلاك النحاسية الرقيقة المعلبة لنقل إشارات التحكم دون أي تداخل. هيكل أرق مقارنة بكابلات التحكم الأخرى ، وهي سامة تستخدم في الأماكن التي لا يرغب فيها استخراج الغاز ولا تنقل اللهب أثناء الحريق.
Bu tip kablolar makine üzerindeki kontrol ekipmanları bağlantısında, montaj ve konveyör hatlarında, taşıma sistemlerinde, üretim hatlarında kullanılır.İnce kalaylı bakır tellerden örülmüş ekran, kontrol sinyallerini hiç bir parazit olmadan iletebilmek için dizayn edilmiştir.Diğer kumanda kablolarına göre daha ince yapıya sahip olanbu kablolar zehirli gaz çıkarması istenmeyen yerlerde kullanılır ve yangın esnasında alevi iletmezler.
Kablo yapısı
İletken
Bükülü bakır tellerden, IEC 60228 SINIF 5, TS DIN 60228 SINIF 5
İzolasyon
İzolasyon Renkleri
TS / DIN EN 50334 e göre Sarı / Yeşil damarla beraber siyah damar üzerine beyaz numara kodlu, OZ için Sarı/Yeşil olmaksızın.
Büküm
Damarlar sabit katlar halinde bükülür.
İç Kılıf
HFFR, HM2, RAL 7001 Gri
Ekran
İnce kalaylı bakır tellerden örgü
Kılıf
Teknik Özellikler
İletken Direnci
0,50 mm² = 39 Ω/Km
0,75 mm² = 26 Ω/Km
1,00 mm² = 19,5 Ω/Km
1,50 mm² = 13,3 Ω/Km
2,50 mm² = 7,98 Ω/Km
4,00 mm² = 4,95 Ω/Km
6,00 mm² = 3,30 Ω/Km
10,00 mm² = 1,91 Ω/Km
16,00 mm² = 1,21 Ω/Km
Yalıtım Direnci
Min. 20 MΩ.Km
Çalışma Sıcaklığı
Sabit Fixed Laying -30 ° C ~ + 70 ° C
Hareketli Flexible -5 ° C ~ + 50 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 8 x D
Hareketli Flexible 15 x D
Çalışma Gerilimi
Test Gerilimi
2000 V
Alev Geciktirici Test
Duman Yoğunluğu
Korozif Gaz Testi
