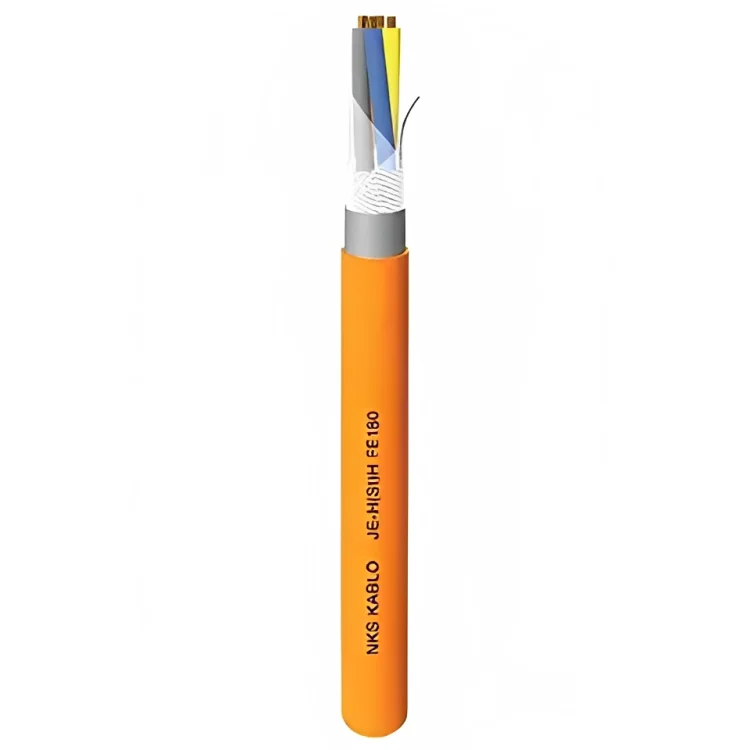

These cables are halogen free flame resistant cables which can transfer energy for 180 minutes under fire conditions ( when stationary ). Additionally, they provide continuous current in the DIN 4102-12 test of E30 and E90 for cables and systems.These cables are resistant to external electrical effects due to the tinned copper screen, and this screen wraps and protects the PVC copper.Ideal for use where toxic gas emissions must be avoided and do not conduct flames.Not for external or subterranean use.
Cable structure
Conductor
IEC 60228 / Class 5 TS/DIN EN 60228 CLASS 5 electrolytic twisted copper
Insulation
Special halogen free material resistant to fire
Stranding
Cores are twisted in layers at regular intervals.
Insulation Colors
DIN 47100
Separating Wrapping
PES TAPE
Protective Sheath
Glass fiber sheath
Screen 1
AL-PEs TAPE
Screen 2
Tinned copper braiding
Sheath
HFFR, HM4, VDE 0207-24, RAL 2003 Orange
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ.Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Operating temperature
-30°C ~ +80°C
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
Flame Test
IEC 60332-1-2 & TS/DIN EN 50266-2-4
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2-3
Insulation Continuity
IEC 60331, VDE 0472-814
Mechanical Impact Fire Resistance
DIN EN 50200; PH30-PH60-PH90
Current Discontinuity to the System
DIN 4102-12 ; E30-E90
إنها كبلات مقاومة للهب وخالية من الهالوجين يمكنها نقل الطاقة لمدة تصل إلى 180 دقيقة (بشرط أن تكون ثابتة) في ظل ظروف مشتركة. بالإضافة إلى ذلك ، توفر استمرارية التيار في النظام ، E30 و E90 من DIN 4102-12 ، والتي هو اختبار النظام باستخدام الكابلات والمعدات. تُستخدم هذه الكابلات للإشارة واتصالات البيانات في التركيبات الداخلية. يحمي درع AL-PES الكابل من الضوضاء والإشارات الخارجية. يمكن استخدامها بسهولة في المناطق الضيقة ، حيث لا يكون استخراج الغازات السامة مرغوباً فيه ، بسبب الانحناء الصغير وشبه الهيكل. هذه الكابلات الخالية من الهالوجين مقاومة للهب.
Yaygın şartları altında 180 dakikaya kadar ( sabit olmak kaydıyla ) enerji iletebilen, aleve dayanıklı halojensiz kablolardır.Ayrıca kablo ve ekipmanlarıyla birlikte sistem testi olan DIN 4102-12’nin E30 ve E90 sistemde akım devamlılığınıda sağlamaktadır. Bu kablolar bina içi tesisatlarında sinyal ve data iletişiminde kullanılırlar. AL-PES ekran, kabloyu dış gürültülerden ve sinyallerden korur. Zehirli gaz çıkarmasının istenmediği yerlerde bükülme yarı yapının küçük olması sebebi ile dar alanlarda rahatlıkla kullanılırlar. Bu halojensiz kablolar alev iletmezler.
Kablo yapısı
İletken
IEC 60228 / Sınıf 5 TS/DIN EN 60228 SINIF 5 elektrolitik bükülü bakır
Yalıtkan
Yangına dayanıklı halojensiz özel malzeme
Büküm
Damarlar sabit adımlarla katlar halinde bükülür.
Yalıtkan Renkler
Ayırıcı Bant
PES BANT
Koruyucu Bant
Cam elyaf bant
Ekran1
AL-PES BANT
Ekran 2
Kalaylı bakır örgü
Kılıf
HFFR, HM4, VDE 0207-24, RAL 2003 Turunc
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
> 200 M Ω.Km
Çalışma Gerilimi
0,14 mm² = 350 V
≥ 0,22 mm² = 500 V
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
Alev Testi
Duman Yoğunluğu
Korozif Gaz Testi
İzolasyon Devamlılığı
IEC 60331 , VDE 0472-814
Mekanik Darbeli Yangına Dayanım
Sisteme Akım Devamsızlığı
