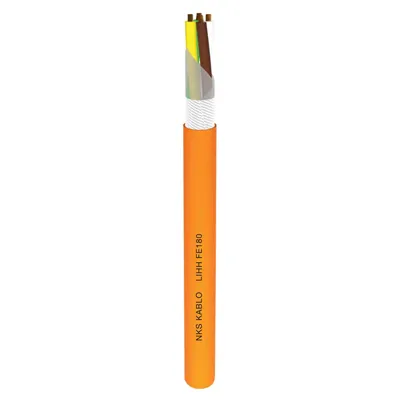

These cables are halogen free flame resistant cables which can transfer energy for 180 minutes under fire conditions ( when stationary ). Additionally, they provide continuous current in the DIN 4102-12 test ofE30 and E90 for cables and systems.This cables are used in computer systemsand as control and signal cables in electronic control equipment.Notfor external or subterranean use.Tinned copper screen protects the cable from external electrical effects as well as wrapping the cores for protection.Ideal for use when toxic gas emissions must be avoided.This cables do not conduct flames.
Cable structure
Conductor
IEC 60228 / Class 5 TS/DIN EN 60228 CLASS 5 electrolytic twisted copper
Insulation
Special halogen free material resistant to fire
Stranding
Cores are twisted in layers at regular intervals.
Insulation Colors
DIN 47100
Separating Wrapping
PES TAPE
Protective Sheath
Glass fiber sheath
Sheath
HFFR, HM4, VDE 0207-24, RAL 2003 Orange
Sheath Color
RAL 2003 Orange
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ.Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Operating temperature
-30°C ~ +70°C
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
Flame Test
IEC 60332-1-2 & TS/DIN EN 50266-2-4
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2
Insulation Continuity
IEC 60331, VDE 0472-814
Mechanical Impact Fire Resistance
DIN EN 50200; PH30-PH60-PH90
Current Discontinuity to the System
DIN 4102-12 ; PH90-PH120
إنها كبلات مقاومة للهب وخالية من الهالوجين يمكنها نقل الطاقة لمدة تصل إلى 180 دقيقة (بشرط أن تكون ثابتة) في ظل ظروف شائعة.كما توفر استمرارية التيار في نظام E30 و E90 من DIN 4102-12 ، وهو النظام اختبار الكابلات والمعدات الخاصة به.يتم استخدامها ككابلات تحكم وإشارة في أنظمة الكمبيوتر ومعدات التحكم الإلكترونية. توفر الشاشة الموجودة عليه الحماية من الضوضاء والإشارات الخارجية. يتم استخدامها عندما لا تكون انبعاثات الغازات السامة مرغوبة ولا تنقل اللهب. لا يتم استخدامها في البيئات الخارجية وتحت الأرض.
Yaygın şartları altında 180 dakikaya kadar ( sabit olmak kaydıyla ) enerji iletebilen, aleve dayanıklı halojensiz kablolardır.Ayrıca kablo ve ekipmanlarıyla birlikte sistem testi olan DIN 4102-12’nin E30 ve E90 sistemde akım devamlılığınıda sağlamaktadır.Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılırlar. Üzerindeki ekran dış gürültülere ve sinyallere karşı koruma sağlamaktadır. Zehirli gaz çıkarmasının istenmediği yerlerde kullanılırlar ve alevi iletmezler. Harici ortamlarda ve toprak altında kullanılmazlar.
Kablo yapısı
İletken
Bükülü bakır tellerden, IEC 60228 SINIF 5, TS DIN 60228 SINIF 5
İzolasyon
HFFR, HI2, VDE 0207-23
Yalıtkan Renkleri
TS / DIN EN 50334 e göre Sarı/Yeşil damarla beraber sşyah damar üzerine beyaz numara kodlu, OZ için Sarı/Yeşil damar olmaksızın
Büküm
Damarlar sabit adımlarla katlar halinde bükülür.
Kılıf
HFFR, HM2, VDE 0207-24
Kılıf Rengi
RAL 7001 GRİ
Teknik Özellikler
İletken Direnci
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
4,00 mm² = 4,95 Ω.Km
6,00 mm² = 3,30 Ω.Km
10,00 mm² = 1,91 Ω.Km
16,00 mm² = 1,21 Ω.Km
Yalıtım Direnci
Min. 20 MΩ.Km
Çalışma Sıcaklığı
Sabit Fixed Laying -40 ° C ~ + 70 ° C
Hareketli Flexible -5 ° C ~ + 50 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 8 x D
Hareketli Flexible 15 x D
Çalışma Gerilimi
300 / 500 V
Test Gerilimi
2000 V
Alev Geciktirici Test
Duman Yoğunluğu
Korozif Gaz Testi
IEC 60754-1/2 & TS/DIN EN 50267-2-3
