CCTV cables are used to connect video, sound and communication systems to each other aswell as closed circuit TV systems.
CCTV cables are manufactured for various different uses.

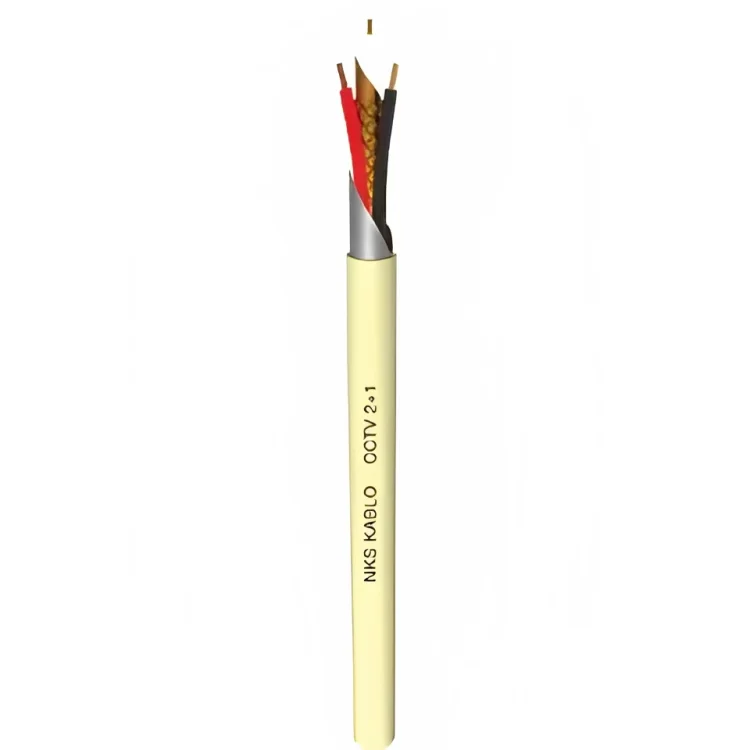

Cable structure
Coaxial
RG 59 / U
Conductor
Ø 0,80 mm
Insulation
FPE
Screen
Thin Copper Wire Braid
Control Cores
PVC / 0,75 mm²
Control Core Colors
Red , Black
General Screen
PES TAPE
Sheath
HFFR - RAL 7032 GRAY / PE BLACK
External Diameter
Ø 8,50 mm
Cable Weight
70 Kg / Km
Standard Length
100 / 500 / 1000 m
Code No
102 12111 1032
Technicial Specifications
Conductor Resistance
0.75 mm² = 26 Ω / Km
0.75 mm² = 26 Ω / km
Effective Capacity
58 pF/m
Impedance
75 ± 3Ω
Operating voltage
250V
Operating temperature
Fixed Fixed Laying -5 ° C ~ + 70 ° C
Movable Flexible -30 ° C ~ + 80 ° C
min. Bending Radius
Fixed Fixed Laying 7,5 x D
Movable Flexible 10 x D
Flame Test
IEC 60332-1 , EN 50265-2-1
تستخدم كابلات الدوائر التلفزيونية المغلقة لتوصيل أنظمة الفيديو والصوت والاتصالات ببعضها البعض وكذلك أنظمة الدوائر التلفزيونية المغلقة ، ويتم تصنيع كابلات CCTV لاستخدامات مختلفة.
CCTV kabloları video, ses ve iletisim sistemlerinin birbirine baglanmasında, kapalı devre TV kamera sistemlerinde kullanılırlar.CCTV kabloları kullanım amaçlarına göre çesitli sekillerde üretilmektedir.
Kablo yapısı
Koaksiyel
İletken
Yalıtkan
Ekran
Ince Bakır Tellerden Örgü
Kontrol Damarları
Kontrol Damar Renkleri
Kırmızı , Siyah
Genel Ekran
PES BANT
Kablo Dıs Çapı
Kılıf
PVC RAL 7032 GRI / PE SIYAH
Yaklaşık Ağırlık
Standart Uzunluk
Kod No
Teknik Özellikler
Iletken Direnci
0,75 mm² = 26 Ω / km
Efektif Kapasite
58 pF / m
Empedans
Çalısma Voltajı
250 V
Çalışma Sıcaklığı
Sabit Fixed Laying -5 ° C ~ + 70 ° C
Hareketli Flexible -30 ° C ~ + 80 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 7,5 x D
Hareketli Flexible 10 x D
Alev Testi
