CCTV cables are used to connect video, audio and communication systems with each other as well as closed circuit TV systems.
They are preferable for their flame retarding and halogen free charecteristics, which make them ideal for use in buildings with high population densities.
CCTV cables are manufactured for various different uses.

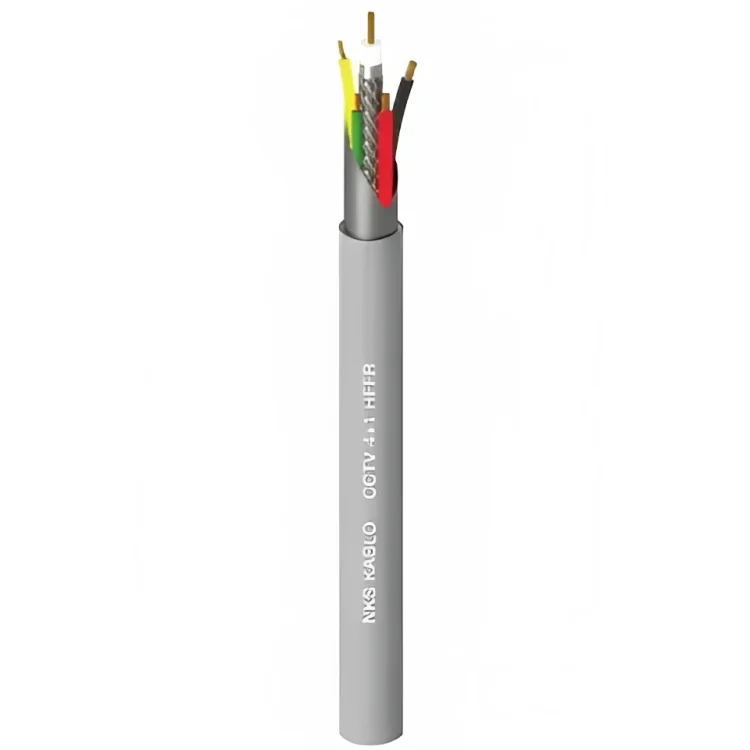

Cable structure
Coaxial
Mini Coax
Conductor
0,34 mm²
Insulation
SOLID PE
Screen
Thin copper wire braid
Cores for Control
HFFR 0,50 mm² / Ø 1,20 mm
Control Core Colors
Red , Black
General Screen
AL-PES TAPE
Sheath
HFFR RAL 7001 GREY
External Diameter
6,10 mm
Cable Weight
52 Kg / Km
Standard Length
100 / 500 / 1000 m
Code No
102 12142 1061
Technicial Specifications
Conductor Resistance
0.22 mm² = 79 Ω / km
0.50 mm² = 39 Ω / km
Effective Capacity
58 pF/m
Impedance
75 ± 3Ω
Operating voltage
250V
Operating temperature
Fixed Fixed Laying -5 ° C ~ + 70 ° C
Movable Flexible -30 ° C ~ + 80 ° C
min. Bending Radius
Fixed Fixed Laying 7,5 x D
Movable Flexible 10 x D
Flame Test
IEC 60332-1 , EN 50265-2-1
تستخدم كابلات الدوائر التلفزيونية المغلقة لتوصيل أنظمة الفيديو والصوت والاتصالات ببعضها البعض وكذلك أنظمة الدوائر التلفزيونية المغلقة ، وهي مفضلة لخصائص مثبطات اللهب وخالية من الهالوجين ، مما يجعلها مثالية للاستخدام في المباني ذات الكثافة السكانية العالية. يتم تصنيع كابلات الدوائر التلفزيونية المغلقة لاستخدامات مختلفة.
CCTV kabloları video, ses ve iletisim sistemlerinin birbirine baglanmasında, kapalı devre TV kamera sistemlerinde kullanılırlar.Insan yogunlugunun bulundugu binalarda halojensiz ve alev iletmeme özelligi sebebi ile tercih edilirler.
CCTV kabloları kullanım amaçlarına göre çesitli sekillerde üretilmektedir.
Kablo yapısı
Koaksiyel
İletken
İzolasyon
Ekran
Ince Bakır Tellerden Örgü
Kontrol Damarları
Kontrol Damar Renkleri
Kırmızı , Siyah
Genel Ekran
AL-PES BANT
Kablo Dıs Çapı
Ø 6,10 mm
Kılıf
HFFR RAL 7001 GRI
Yaklaşık Ağırlık
Standart Uzunluk
Kod No
Teknik Özellikler
Iletken Direnci
0,22 mm² = 79 Ω / km
0,50 mm² = 39 Ω / km
Efektif Kapasite
58 pF / m
Empedans
Çalısma Voltajı
250 V
Çalışma Sıcaklığı
Sabit Fixed Laying -5 ° C ~ + 70 ° C
Hareketli Flexible -30 ° C ~ + 80 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 7,5 x D
Hareketli Flexible 10 x D
Alev Testi
