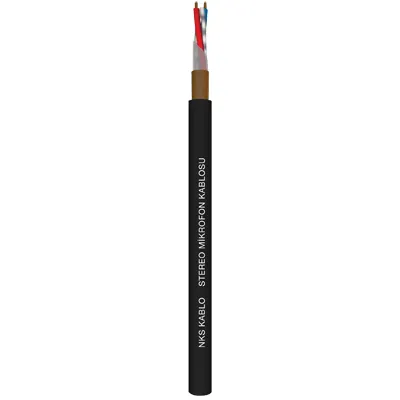

Used for low level microphone and musical instrument connections. They have low impedances, are resistant to mechanical impact and are flexible.These cables, which are protected against interference, are ideal for in use in stage applications, where mechanic noise is high.
Cable structure
Conductor
0,22 mm² ( 28x0,10) mm
Insulation
PVC Ø 1,45 mm
Insulation Colors
Blue, Red
Stranding
Veins are twisted together with cotton rope
Screen
Wrapping the display of the copper wire
External Diameter
Ø 6,00 mm
Sheath
PVC
Cable Weight
48 Kg / Km
Standard Lenght
100 / 500 / 1000 m
Code No
106 11111 0222
Technicial Specifications
Conductor Resistance
< 85 Ω / Km
Insulation Resistance
> 100Ω / Km
Capacity
Conductor / Conductor = 92 pF / m
Conductive / Screen = 115 pF / m
Operating temperature
-30°C ~ +80°C
min. Bending Radius
Fixed Fixed Laying 5 x D
Movable Flexible 10 x D
تستخدم للميكروفون منخفض المستوى وتوصيلات الآلات الموسيقية. تتميز بممانعات منخفضة ومقاومة للتأثيرات الميكانيكية ومرنة ، وتعتبر هذه الكابلات ، المحمية من التداخل ، مثالية للاستخدام في تطبيقات المرحلة ، حيث تكون الضوضاء الميكانيكية عالية.
Düsük seviyeli mikrofon ve müzik enstrümanları baglantılarında kullanılır.Düsük empedansa sahiptirler, mekanik darbelere dayanıklıdırlar ve esnektirler. Enterferansa karsı korumalı olan bu kablolar, mekanik gürültülerin çok oldugu sahnelerde kullanımı için idealdirler.
Kablo yapısı
İletken
0,22 mm² ( 28x0,10 mm )
İzolasyon
Yalıtkan Renkleri
Mavi, Kırmızı
Büküm
Damarlar pamuk iplerle birlikte bükülür.
Ekran
Bakır tellerden sarma ekran
Kablo Dıs Çapı
Kılıf
Yaklaşık Ağırlık
Standart Uzunluk
Kod No
Teknik Özellikler
Iletken Direnci
Yalıtım Direnci
> 100 Ω / Km
Kapasite
Iletken / Iletken = 92 pF / m
Iletken / Ekran = 115 pF / m
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 5 x D
Hareketli Flexible 10 x D
