For use as a control and signal cable for computer systems and electronic control equipment. Not for external or subterranean use. The copper screen provides resistance to external electrical effects, while the screen wrapping around the PVC cores provides protection.The dual helix structure allows the cable to retain its electrical capacity under intense electrical fields.

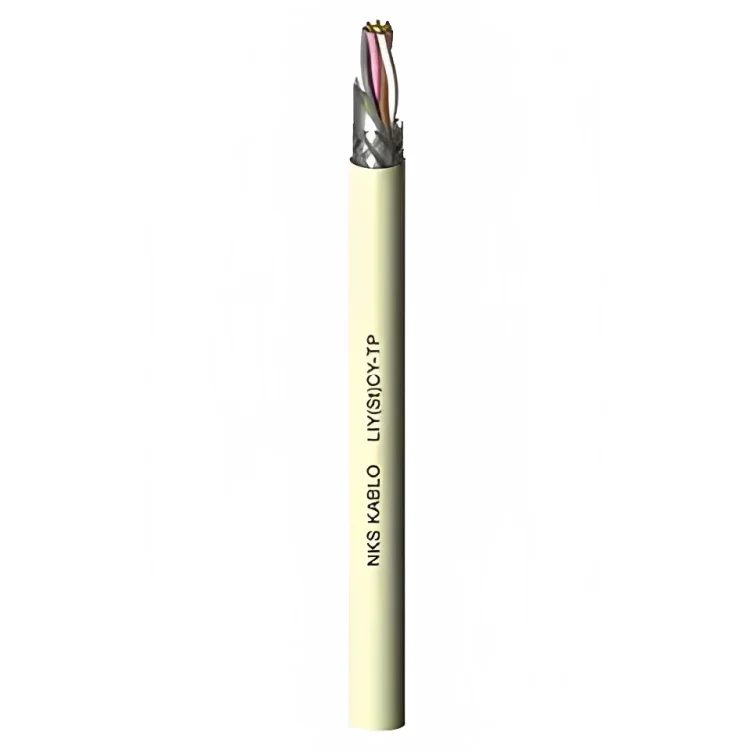

Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Twisted electrolytic copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Cores are twisted in layers at regular intervals
Insulation Color Coding
DIN 47100
Seperetor
PES BAND
Screen1
AL-PES BAND
Screen2
Tinned copper braid
Sheath
DIN VDE 0207 Bölüm 5 RAL 7032
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≤ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Flame Test
IEC 60332-1-2 & EN 50265-2-1
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
لاستخدامها ككابل تحكم وإشارة لأنظمة الكمبيوتر ومعدات التحكم الإلكترونية. ليس للاستخدام الخارجي أو تحت الأرض. توفر الشاشة النحاسية مقاومة للتأثيرات الكهربائية الخارجية ، بينما يوفر التفاف الشاشة حول نوى PVC الحماية. يسمح هيكل اللولب المزدوج للكابل بالاحتفاظ بقدرته الكهربائية في ظل المجالات الكهربائية المكثفة.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazlar. Bakır ekranın sayesinde dışarıdan gelecek elektriksel etkilere karşı dayanıklıdır ve bakır ekran PVC damarlara sararak korumaktadır. Çift sarmal yapısı ile elektriksel alanları çok olduğu yerlerde, sahip olması gereken elektriksel kapasiteyi korumasını sağlar.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
Damarlar, sabit adımlarla katlar halinde bükülür.
Yalıtkan Renkleri
Ayırıcı Bant
PES BANT
Ekran1
AL-PES BANT
Ekran2
Kalaylı bakır örgü
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≤ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Alev Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
