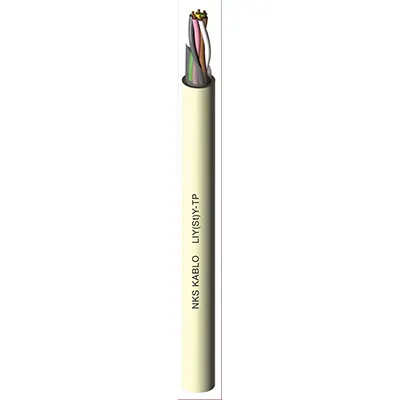

For use as a control and signal cable for computer systems and electronic control equipment. The screen provides protection against external noise, interference and signals.The dual helix structure allows the cable to retain its electrical capacity under intense electrical fields. Not for external or subterranean use.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Twisted electrolytic copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Cores are twisted in layers at regular intervals
Insulation Color Coding
DIN 47100
Seperetor
PES TAPE
Screen
AL-PES tape with grounding wire
Sheath
DIN VDE 0207 Bölüm 5 RAL 7032
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Flame Test
IEC 60332-1-2 & EN 50265-2-1
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
لاستخدامها ككابل تحكم وإشارة لأنظمة الكمبيوتر ومعدات التحكم الإلكترونية. توفر الشاشة الحماية من الضوضاء الخارجية والتداخل والإشارات ، حيث يسمح الهيكل الحلزوني المزدوج للكابل بالاحتفاظ بقدرته الكهربائية في ظل المجالات الكهربائية الشديدة. ليس للاستخدام الخارجي أو تحت الأرض.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır. Üzerindeki ekran dış gürültülere ve sinyallere karşı koruma sağlamaktadır. Çift sarmal yapısı ile elektriksel alanların çok olduğu yerlerde sahip olması gereken elektriksel kapasiteyi korumasın sağlar. Harici ortamlarda ve toprak altında kullanılmazlar.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
İki damar çift olacak şekilde sabit adımlarla bükülür.
Yalıtkan Renkleri
Ayırıcı Bant
PES BANT
Ekran
Toprak teliyle birlikte AL-PES Bant
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≥ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Alev Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
