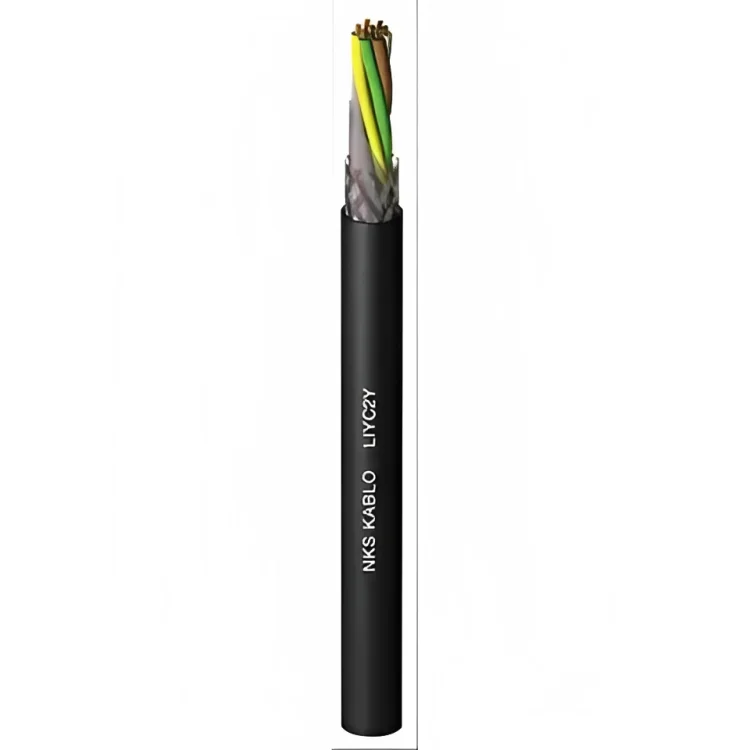

For use as a control and signal cable for computer systems and electronic control equipment. The copper screen provides resistance to external electrical effects, while the screen wrapping around the PVC cores provides protection. The PE sheath allows for outdoor, external use.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Electrolytic strander copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Cores are twisted in layers at regular intervals
Color Code
DIN 47100
Color Code(LIYY-OZ & LIYY-JZ)
DIN VDE 0293; TSE EN 50334; White numerical code on black insulation
Seperator
PES BANT
Screen
Tinned copper braid
Sheath
PE, 2YM1, VDE 0207-3 RAL 9005 Black
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ.Km
Operating voltage
0.14 mm² = 350 V
≤ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
min. Bending Radius
Fixed Fixed Laying 5,5 x D
Movable Flexible 14 x D
يتم استخدامه ككابل تحكم وإشارة في أنظمة الكمبيوتر ، ومعدات التحكم الإلكترونية. بفضل الشاشة النحاسية ، فهي مقاومة للتأثيرات الكهربائية من الخارج والشاشة النحاسية محمية عن طريق تغليفها في قلب PVC.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır. Bakır ekranın sayesinde dışarıdan gelecek elektriksel etkilere karşı dayanıklıdır ve bakır ekran PVC damarlara sararak korumaktadır.PE kılıfı sayesinde bina dışı harici ortamlarda kullanılırlar.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
Damarlar, sabit adımlarla katlar halinde bükülür.
Yalıtkan Renkleri
Yalıtkan Renkleri(LIYY-OZ & LIYY-JZ için)
DIN VDE 0293; TSE EN 50334; Siyah yalıtkan üzerine beyaz numara kodlu
Ayırıcı Bant
Ekran
Kalaylı bakır örgü
Kılıf
PE, 2YM1, VDE 0207-3 RAL 9005 Siyah
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≤ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Min. Bükülme Yarıçapı
Sabit Fixed Laying 5,5 x D
Hareketli Flexible 14 x D
