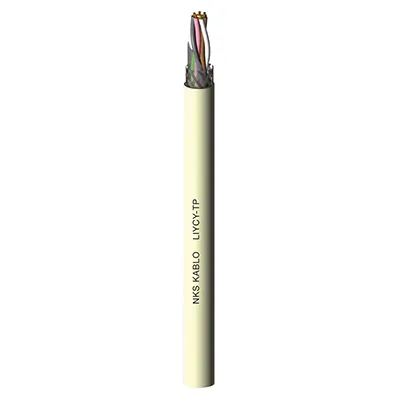

For use as a control and signal cable for comnputer systems and electronic control equipment. Not for external and subterranean use. The copper screen provides resistance to external electrical effects, while the screen wrapping around the PVC cores provides protection. The dual helix structure allows the cable to retain its electrical capacity under intense electrical fields.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Electrolytic strander copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Two Cores are twisted in layers at regular intervals
Color Code
DIN 47100
Seperator
PES BANT
Screen
Tinned copper braid
Sheath
DIN VDE 0207 Section 5 RAL 7032
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≤ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Flame Test
IEC 60332-1-2 & EN 50265-2-1
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
يستخدم ككابل تحكم وكابل إشارة في أنظمة الكمبيوتر ومعدات التحكم الإلكترونية ، ولا يستخدم في البيئات الخارجية وتحت الأرض. بفضل الشاشة النحاسية ، فهي مقاومة للتأثيرات الكهربائية الخارجية والشاشة النحاسية تحمي نوى PVC من خلال تغليفها. بفضل هيكلها اللولبي المزدوج ، فإنها تضمن أنها تحافظ على السعة الكهربائية التي يجب أن تتمتع بها في الأماكن التي تكون فيها المجالات الكهربائية عالية.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazlar.Bakır ekranın sayesinde dışarıdan gelecek elektriksel etkilere karşı dayanıklıdır ve bakır ekran PVC damarları sararak korumaktadır.Çift sarmal yapısı ile elektriksel alanların çok olduğu yerlerde, sahip olması gereken elektriksel kapasiteyi korumasını sağlar.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
İki damar çift olacak şekilde sabit adımlarla bükülür.
Yalıtkan Renkleri
Ayırıcı Bant
Ekran
Kalaylı bakır örgü
Kılıf
DIN VDE 0207 Bölüm 5 RAL 7032
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≤ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Alev Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
