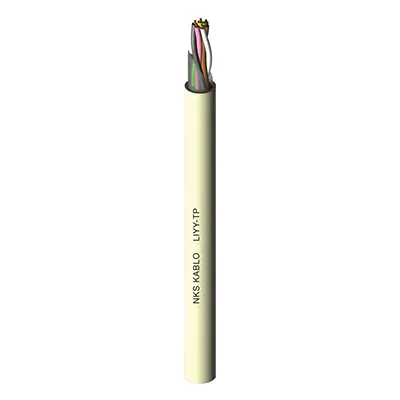

For use as a control and signal cable for computer systems and electronic control equipment. Not for external or subterranean use. The dual wrapped and stranded structure protects from electrical effects and interference.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Electrolytic strander copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Two cores are twisted as pairs at regular intervals.
Color Code
DIN 47100
Seperator
PES BANT
Sheath
DIN VDE 0207 Bölüm 5 RAL 7032
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≤ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Flame Test
IEC 60332-1-2 & EN 50265-2-1
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
تستخدم ككابل تحكم وكابل إشارة في أنظمة الكمبيوتر ومعدات التحكم الإلكترونية ، ولا تستخدم في البيئات الخارجية وتحت الأرض. يحمي الهيكل المزدوج المغلف للموصلات الكابل من التأثيرات الكهربائية.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazlar. İletkenlerin çift sarılmış yapısı elektriksel etkilere karşı kabloyu korur.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
İki damar çift olacak şekilde sabit adımlarla bükülür.
Yalıtkan Renkleri
Ayırıcı Bant
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≤ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Alev Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
