For use as a control and signal cable for computer systems and electronic control equipment. Not for outdoor or subterranean use. The copper screen provides protection against external electrical effects while wrapping the screen around the PVC cores provides additional protection.
The double helix structure allows the cable to maintain its electrical capacity in electrically dense areas.This cable is flame retardant and does not emit toxic emissions.

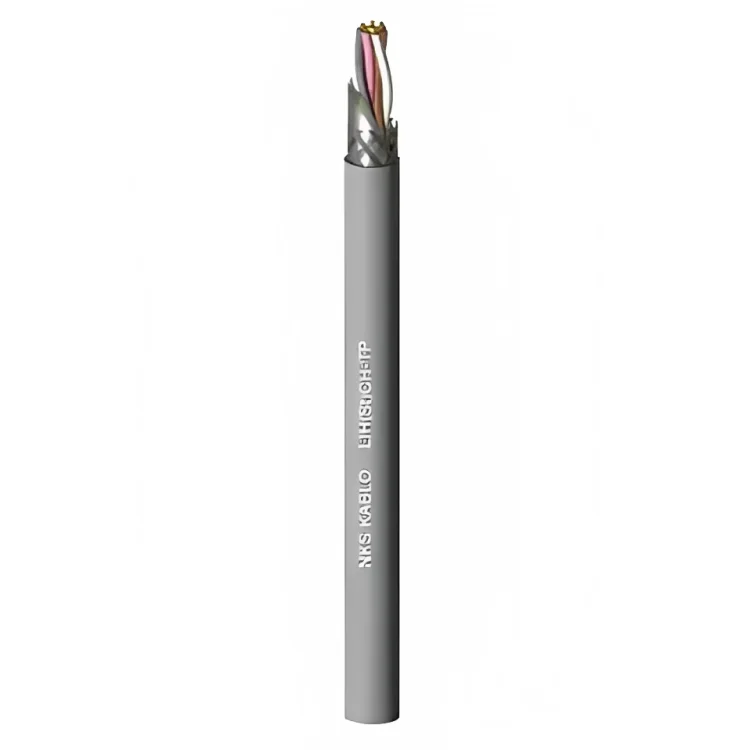

Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Twisted electrolytic copper
Insulation
HFFR, HI2, VDE 0207-23
Stranding
Cores are twisted in layers at regular intervals
Insulation color coding
DIN 47100
Seperator
PES TAPE
Screen1
AL-PES TAPE
Screen2
Tinned copper braid
Sheath
HFFR, HM2, VDE 0207-24, RAL 7001 GRİ
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Flame Test
IEC 60332-1-2 & EN 50266-2-4
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2-3
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
يستخدم ككابل تحكم واشارة في انظمة الكمبيوتر ومعدات التحكم الالكتروني ولا يستخدم في البيئات الخارجية وتحت الارض وبفضل الشاشة النحاسية فهو مقاوم للتأثيرات الكهربائية من الخارج والشاشة النحاسية تحمي نوى PVC بواسطة تغليفها يحافظ على القدرة الكهربائية. يتم استخدامها عندما لا تكون انبعاثات الغازات السامة مرغوبة ولا تنقل اللهب.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazIar.Bakır ekranın sayesinde dışarıdan gelecek elektriksel etkilere karşı dayanıklıdır ve bakır ekran PVC damarları sararak korumaktadır.Çift sarmal yapısı ile elektriksel alanları çok olduğu yerlerde, sahip olması gereken elektriksel kapasiteyi korumasını sağlar. Zehirli gaz çıkartmasının istenmediği yerlerde kullanılırlar ve alevi iletmezler.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
İki damar çift olacak şekilde sabit adımlarla bükülür.
Yalıtkan Renkleri
Ayırıcı Bant
PES BANT
Ekran1
AL-PES BANT
Ekran2
Kalaylı bakır örgü
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≥ 0,22 mm² = 500 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Duman Yoğunluğu
Alev Testi
Korozif Gaz Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
