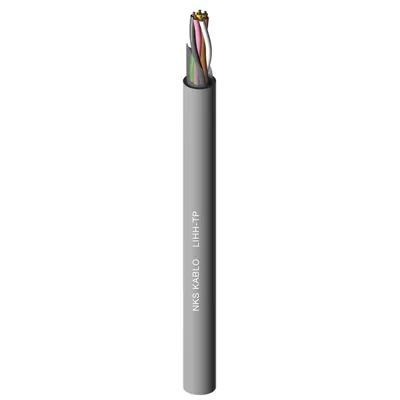

For use as a control and signal cable for computer systems and electronic control equipment. Not for external or subterranean use. The dual wrapped and stranded structure protects from electrical effects and interference.
This cable is flame reterdant and ideal for use where toxic gas emissions must be avoided.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Twisted electrolytic copper
Insulation
HFFR, HI2, VDE 0207-23
Stranding
Two cores are twisted as pairs at regular intervals.
Insulation color coding (LIYY-OZ & LIYY-JZ için)
DIN 47100
Seperator
PES TAPE
Sheath
HFFR, HM2, VDE 0207-24, RAL 7001 GRİ
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Flame Test
IEC 60332-1-2 & EN 50266-2-4
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2-3
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
For use as a control and signal cable for computer systems and electronic control equipment. Not for external or subterranean use.
The dual wrapped and stranded structure protects from electrical effects and interference.This cable is flame reterdant and ideal for use where toxic gas emissions must be avoided.
تستخدم ككابل تحكم وكابل إشارة في أنظمة الكمبيوتر ومعدات التحكم الإلكترونية ، ولا تستخدم في البيئات الخارجية وتحت الأرض. يحمي الهيكل المزدوج الملفوف من الكابلات من التأثيرات الكهربائية ، حيث يتم استخدامها في حالة عدم الرغبة في انبعاث الغازات السامة ولا تنقل اللهب.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazlar. Hetkenlerin çift sarılmış yapısı elektriksel etkilere karşı kabloyu korur.
Zehirli gaz çıkarmasının istenmediği yerlerde kullanılırlar ve alevi iletmezler.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
iki damar çift olacak şekilde sabit adımlarla bükülür.
Yalıtkan Renkleri (LIYY-OZ & LIYY-JZ için)
Ayırıcı Bant
PES BANT
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≥ 0,22 mm² = 500 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Duman Yoğunluğu
Alev Testi
Korozif Gaz Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
